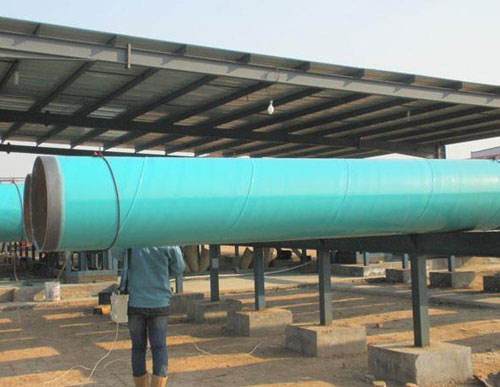

单层环氧粉末防腐钢管

环氧粉末是一种热固性、无毒涂料，固化后形成高分子量交联结构涂层，具有优良的化学防腐性能和较高的机械性能，尤其耐磨性和附着力*佳。该涂料为100%固体，无溶剂，无污染，粉末利用率可达95%以上，是埋地钢质管道的优质防腐涂料，适用于各种腐蚀介质环境下的油、气及化工管道内外壁的防腐，以及市政、环保、建筑等行业的金属制品的内外壁涂敷。

　　环氧粉末防腐钢管特性：

　　固化速度快，固化时间短，涂装效率高，适合于流水作业。

　　优异的机械物理性能。

　　优异的耐腐蚀性能，耐酸、碱、盐、油、水等。

　　能够在较大温度范围内起到长效持久的防腐效果。

　　涂层符合标准SY/T0315-97及CAN/CSA-Z245.20-98的技术要求。

　　环氧粉末防腐钢管施工说明：

　　涂装方法：40~120KV高压静电喷涂。

　　建议膜厚：普通级300~400um,加强级400~500um。

　　理论用量：普通级0.42~0.56kg/m2加强级0.56~0.70kg/m2

　　表面处理：喷砂或抛丸除锈达Sa2.5级以上，锚纹深度50~80um。

　　工件预热：一般采用中频加热，工件温度控制在220℃~240℃范围内，不得超过260℃。

　　喷涂施工：调节喷枪及工件，使涂膜达到指定厚度。

　　淬火时间：230℃时，从喷涂至淬火时间不得少于90s

　　涂层冷却：冷却降温至95℃以下，进行表面检验。

　　修补漏点：检测出漏点后，进行粗糙处理，然后使用我公司液体环氧重防腐涂料SLH07进行修补。

　　本粉末涂料产品涂敷于预热的工件之上，利用余热固化，一般不需要后期烘烤。但在工件壁太薄或者外界气温过低的情况下，需要考虑额外加热固化。

　　环氧粉末防腐钢管储运说明：

　　在低于30℃，65%的相对湿度下密闭储存，可保证一年。建议在更低的温度和湿度条件下储存，温度超过35℃应采取降温措施。

　　使用后剩余部分必须重新封装，以防止吸潮。

　　储存和运输时应远离火源和热源，防止日晒和雨淋。
